Zar LED cu buton - kit electronic

Pentru cine?

• Pentru cei care doresc să omoare doi iepuri dintr-o lovitură - să învețe elementele de bază ale lipirii și, în același timp, să aibă un zar cool pe care nu-l are aproape nimeni.

De ce?

• Odată ce ați alimentat toate componentele necesare conform instrucțiunilor, LED-urile afișează aleatoriu un număr
• Următoarea "aruncare" este foarte ușoară - trebuie doar să apăsați butonul S1 și toate cele 7 LED-uri se aprind. După câteva secunde, LED-urile încep să clipească și apoi se stabilesc pe unul dintre cele șase numere posibile (la fel ca pe un zar obișnuit)

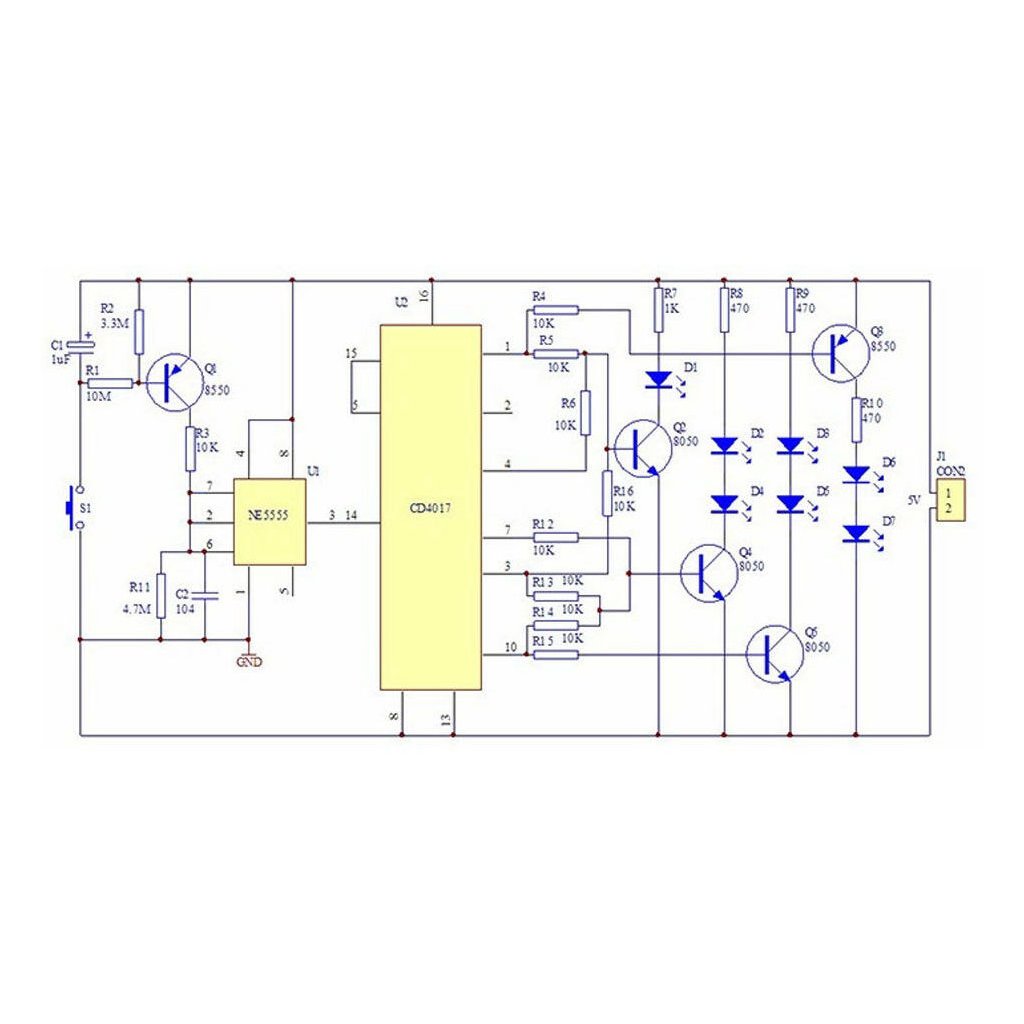

• Circuitul constă dintr-un generator de impulsuri și un contor zecimal. Generatorul de impulsuri constă dintr-un temporizator NE555 și componente externe pentru a crea un multivibrator. Atunci când butonul S1 este apăsat, Q1 este pornit și sunt generate impulsuri de la pinul 3. CD4017 controlează apoi 7 LED-uri pentru a indica numerele 1-6. Poate părea un sat spaniol acum, dar când veți construi kitul singur, veți înțelege
• Kitul poate fi alimentat de la 3-5V, în mod ideal 3x baterii AA în serie.
